SZS水管锅炉的结构有哪些形式

SZS水管锅炉的结构有哪些形式？下面介绍常见的小型水管锅炉：

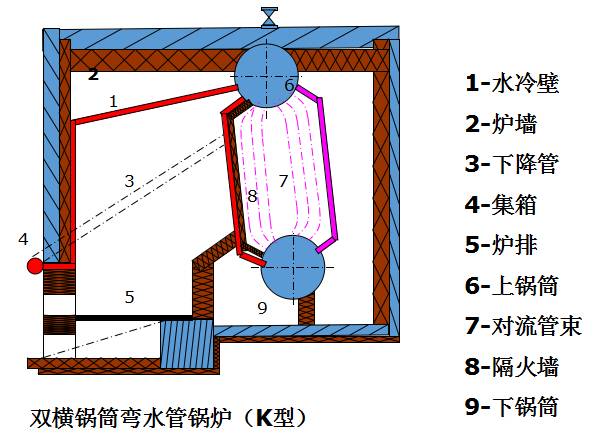

锅炉主要由上下锅炉管、水冷壁、集箱、下降管、对流管束等部件组成(图3-12)。它的蒸发容量分为2 t/h和4 t/h，这是水管锅炉最简单的结构和最小的容量。

放在炉膛的后室,横水鼓两滚筒的中心不在一条垂直线,鼓上略前倾,有对流管束扩大两个滚筒之间的联合。

对流管束是通过外径为51毫米的无缝钢管弯曲而形成的。它排列成一排，在管之间设置一个烟幕折叠壁，使烟通过管束时呈“Z”形。水冷壁沿炉膛前壁和天花板布置。水冷壁低头布置在前墙侧的下部。从锅炉筒体的两端抽出两个下降管，通过侧壁与水冷壁的下壁集箱连接。

锅炉采用弯管水冷壁和对流管束,容易扩张,整体结构具有良好的弹性,有大量的炉卷,适合燃烧各种燃料。然而，使用煤工，劳动强度大；炉面布置受热面少，尾烟道不省煤器，排气温度高，效率低；对流管束下易积灰。

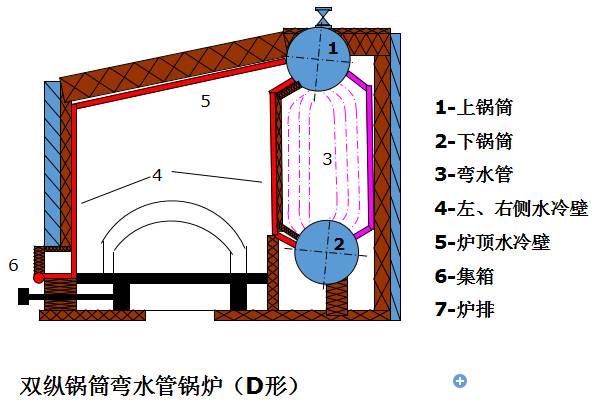

双纵锅筒弯水管锅炉（D型锅炉）

D型近年来安排是很常见的一个小管布置的锅炉,其基本特点是双滚筒中心在同一垂直线,双滚筒轴平行于室炉膛轴,锅炉炉和水墙的一边,另一边的烟道和对流管束受热面,锅炉是“D”类型。

D型布置也常用于燃油锅炉.图3-13显示了带有振动炉排的D型锅炉.

主要成分是水鼓,对流管束,水冷壁系统,(水冷壁、下降管头),省煤器,比如一些锅炉过热器。

上筒的直径略大于下筒的直径，对流管束连接在两筒之间。

对流管束由外径为51毫米的无缝钢管组成，对流烟道设置在对流烟道内，对流烟道沿耐火材料壁沿纵向分为两个半区，烟气沿对流烟道呈U形流动。

壁炉装饰墙壁,周围所有的侧壁设有下降管和固定框,构成一个封闭的水循环系统。

•
