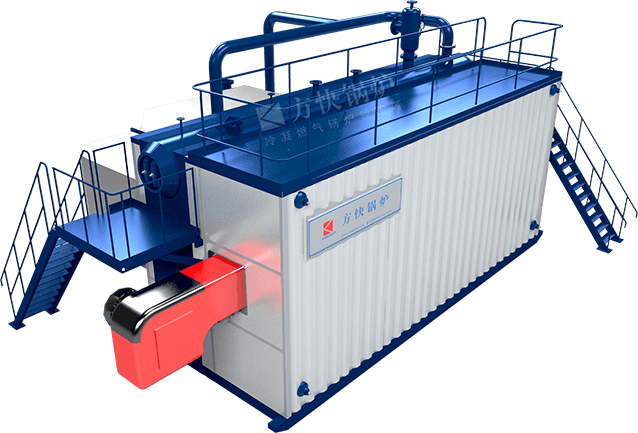

SZS水管过热蒸汽锅炉

额定蒸发量：10t/h
热效率:100%-104%
适用燃料：天然气、城市煤气、液化石油气、柴油、重油等
应用范围：学校采暖、食品加工、石油提炼等行业

简介：采用双锅筒纵置式“D”型布置结构，锅炉整装出厂，布局紧凑合理，占地面积小，用户现场施工量小，可在短时间内完成安装。

产品特点及优势

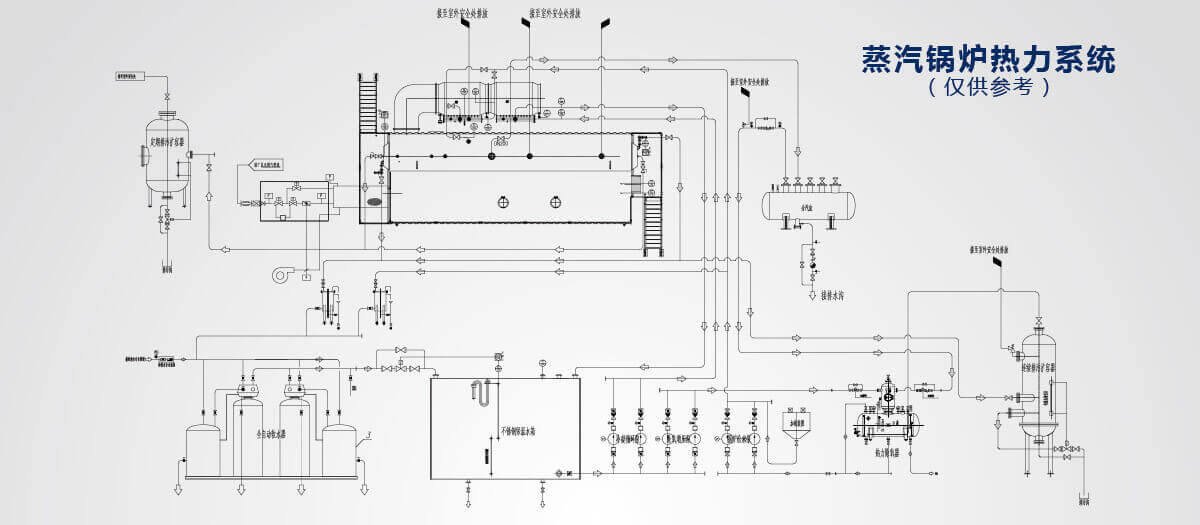

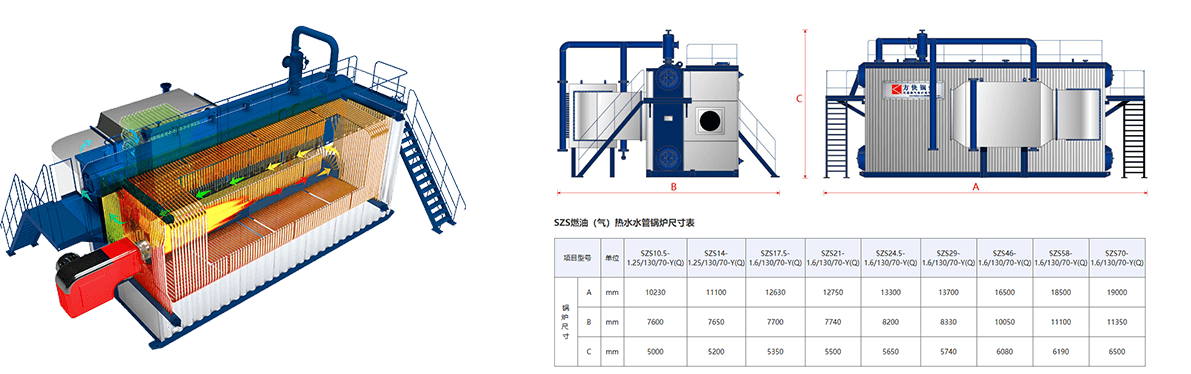

剖析图及热力图

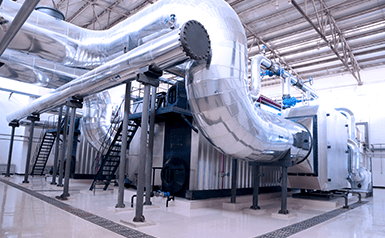

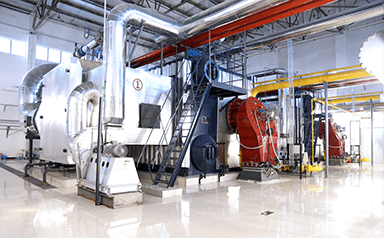

相关案例及问答

相对普通锅炉燃料费用概算

额定蒸发量（t/h）	无冷凝器锅炉燃料消耗		有冷凝器锅炉燃料消耗		冷凝式锅炉每小时节约燃气量		一年节约费用(年运行时数7000小时)
额定蒸发量（t/h）	天然气（Nm³/h）	城市煤气（Nm³/h）	天然气（Nm³/h）	城市煤气（Nm³/h）	天然气（Nm³/h）	城市煤气（Nm³/h）	天然气（万元）	城市煤气（万元）
15	1097.74	2508.33	1029.13	2351.56	68.61	156.77	96.05	109.74
20	1463.65	3344.44	1372.17	3135.42	91.48	209.03	128.07	146.32
25	1829.56	4180.56	1715.22	3919.27	114.35	261.28	160.09	182.90
30	2195.48	5016.67	2058.26	4703.13	137.22	313.54	192.10	219.48
35	2561.39	5852.78	2401.30	5486.98	160.09	365.80	224.12	256.06

低氮环保

锅炉采用烟气梯级余热回收的设计思想，在锅炉本体尾部设有烟气冷凝器，在降低烟气温度(小于100°C )，提升锅炉效率的同时也减少了烟气中的有害成分；选用知名品牌燃烧器及合理的炉膛结构，使燃烧充分，排放烟气成分符合国家一类地区的环保指标，噪声也低于国家标准；
高效节能

锅炉受热面布置合理、技术参数选取恰当，传热面积富余，因而具有一定的超负荷能力；锅炉烟气和工质采用逆流布置，平均温压大，传热好，炉膛容积选取合理，保证燃料充分燃烧，保温材料选用硅酸铝毡和超细玻璃丝绵，总厚度达200mm左右，两种保温层间为空气夹层，这种保温绝热使得锅炉散热损失降至最低，热效率大大提高，节省燃料，运行费用低；冷凝器不仅吸收了烟气中的大量显热，也吸收了烟气中的大量潜热，使锅炉效率高于普通锅炉，且冷凝余热回收装置采用专用耐酸、氯离子腐蚀的ND钢，大大延长锅炉使用寿命；
安全可靠

锅炉采用微正压燃烧，炉墙管为全膜式壁结构。具有一定的承压能力，在微正压状态下运行不会发生漏烟、漏风现象；锅炉为双锅筒纵置式，水容量小，燃气(油)做燃料，炉内蓄热量很小，停电后水的汽化速率低，因而使停电保护操作简单；锅炉布置有防爆门和炉膛压力监测装置，确保运行安全可靠。
操作方便

上下锅筒前后布置有人孔装置，炉膛后部和烟道上都布置有检查门，方便检修；锅炉为整装锅炉，在满足运输尺寸要求的同时，使安装周期缩短，同时铝外包与骨架之间用螺栓连接，拆卸方便，利于维修；
整装出厂

锅炉采用整体化设计，整装出厂，即安即用，减少用户现场安装量。

SZS燃油（气）过热蒸汽锅炉接口尺寸表

项目型号		单位	SZS10-1.6/350-Y(Q)	SZS15-1.6/350-Y(Q)	SZS20-2.5/400-Y(Q)	SZS25-2.5/400-Y(Q)	SZS30-2.5/400-Y(Q)	SZS35-2.5/400-Y(Q)	SZS40-2.5/400-Y(Q)
锅炉尺寸	A	mm	9960	11760	12460	12800	13710	14610	16250
	B	mm	7470	8400	8670	9210	9350	9420	9500
	C	mm	4430	4880	4980	5050	5120	5520	5650

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。

SZS燃油（气）饱和蒸汽水管锅炉技术参数表

项目型号		单位	SZS10-1.6/350-Y(Q)	SZS15-1.6/350-Y(Q)	SZS20-2.5/400-Y(Q)	SZS25-2.5/400-Y(Q)	SZS30-2.5/400-Y(Q)	SZS35-2.5/400-Y(Q)	SZS40-2.5/400-Y(Q)
额定蒸发量		t/h	10	15	20	25	30	35	40
给水泵电功率		kW	18.5	37	55	90	90	90	110
风机电功率		kW	22	37	55	75	90	90	110
供气压力	天然气	mbar	300		450
	城市煤气	mbar	300		450
	液化石油气	mbar	300		450
燃料耗量	柴油	kg/h	711.8	1067.7	1475.4	1844.2	2213	2581.9	2950.7
	重油	kg/h	740	1109.9	1533.7	1917.1	2300.6	2684	3067.4
	天然气	Nm³/h	752.2	1128.3	1599.1	1948.3	2338.6	2728.4	3118.2
	城市煤气	Nm³/h	1527.8	2291.7	3166.7	3958.3	4750	5541.7	6333.3
	液化石油气	Nm³/h	275	412.5	570	712.6	855.1	977.6	1140.1
额定蒸汽压力		MPa	1.6		2.5
额定过热蒸汽温度		℃	350		400

通用	使用电源	V/Hz	380/50	燃烧方式	MPa	微正压室燃	给水温度	℃	20
通用	供气口	DN	根据供气压力定	燃烧调节方式	MPa	全自动比例调节	排烟温度	℃	60-90

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。

SZS燃油（气）过热蒸汽水管锅炉接口尺寸表

项目型号	单位	SZS10-1.6/350-Y(Q)	SZS15-1.6/350-Y(Q)	SZS20-2.5/400-Y(Q)	SZS25-2.5/400-Y(Q)	SZS30-2.5/400-Y(Q)	SZS35-2.5/400-Y(Q)	SZS40-2.5/400-Y(Q)
法兰-PN	MPa	2.5		4
给水口-PN	mm	50		65			80	100
主蒸汽出口-PN	mm	150			200	250
副蒸汽出口-DN	mm	40
手动排污口-DN	mm	50
连续排污口-DN	mm	40				50
安全阀接口-DN	mm	80	100			125		150
供油进/出口-DN	mm	20				25
安全阀泄放口-DN	mm	100	125			150		200
排烟借口尺寸	mm	650*650	1000*850	1650*640	1650*675	1500*700	1500*700	1600*800
设备概略重量	t	31	49	65	70	75	80	86
