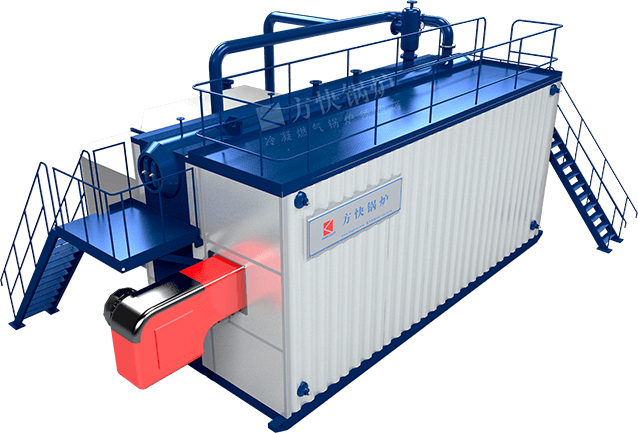

FGR水管热水锅炉
- 额定热功率：70Mw
- 热效率:97%-100%
- 适用燃料：天然气、城市煤气、液化石油气、柴油、重油等
- 应用范围：学校采暖、食品加工、石油提炼等行业
简介：锅炉利用烟气梯级余热回收的设计思想，在尾部安装烟气冷凝器，更加低氮环保；炉膛容积选取合理，保证燃料充分燃烧，保温材料选用硅酸铝毡和超细玻璃丝绵，锅炉散热降至最低，大大降低运行费用。
获取报价 13838225665-
产品特点及优势
-

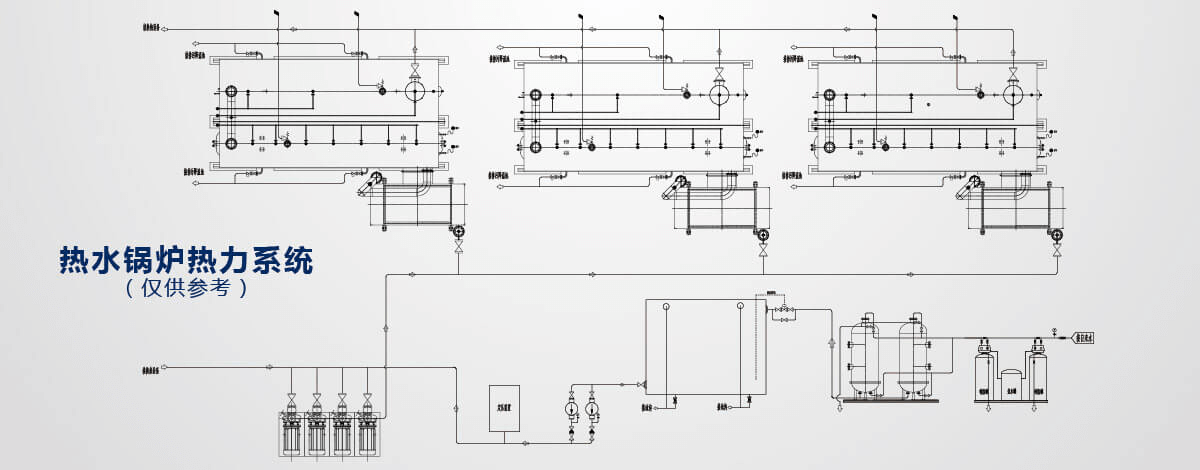

剖析图及热力图
-
相关案例及问答
相对普通锅炉燃料费用概算
| 额定蒸发量（t/h） | 无冷凝器锅炉燃料消耗 | 有冷凝器锅炉燃料消耗 | 冷凝式锅炉每小时节约燃气量 | 一年节约费用(年运行时数7000小时) | ||||
| 天然气（Nm³/h） | 城市煤气（Nm³/h） | 天然气（Nm³/h） | 城市煤气（Nm³/h） | 天然气（Nm³/h） | 城市煤气（Nm³/h） | 天然气（万元） | 城市煤气（万元） | |
| 15 | 1097.74 | 2508.33 | 1029.13 | 2351.56 | 68.61 | 156.77 | 96.05 | 109.74 |
| 20 | 1463.65 | 3344.44 | 1372.17 | 3135.42 | 91.48 | 209.03 | 128.07 | 146.32 |
| 25 | 1829.56 | 4180.56 | 1715.22 | 3919.27 | 114.35 | 261.28 | 160.09 | 182.90 |
| 30 | 2195.48 | 5016.67 | 2058.26 | 4703.13 | 137.22 | 313.54 | 192.10 | 219.48 |
| 35 | 2561.39 | 5852.78 | 2401.30 | 5486.98 | 160.09 | 365.80 | 224.12 | 256.06 |
-
低氮环保
锅炉采用烟气梯级余热回收的设计思想，在锅炉本体尾部设有烟气冷凝器，在降低烟气温度(小于100°C )，提升锅炉效率的同时也减少了烟气中的有害成分；选用知名品牌燃烧器及合理的炉膛结构，使燃烧充分，排放烟气成分符合国家一类地区的环保指标，噪声也低于国家标准；
-
高效节能
锅炉受热面布置合理、技术参数选取恰当，传热面积富余，因而具有一定的超负荷能力；锅炉烟气和工质采用逆流布置，平均温压大，传热好，炉膛容积选取合理，保证燃料充分燃烧，保温材料选用硅酸铝毡和超细玻璃丝绵，总厚度达200mm左右，两种保温层间为空气夹层，这种保温绝热使得锅炉散热损失降至最低，热效率大大提高，节省燃料，运行费用低；冷凝器不仅吸收了烟气中的大量显热，也吸收了烟气中的大量潜热，使锅炉效率高于普通锅炉，且冷凝余热回收装置采用专用耐酸、氯离子腐蚀的ND钢，大大延长锅炉使用寿命；
-
安全可靠
锅炉采用微正压燃烧，炉墙管为全膜式壁结构。具有一定的承压能力，在微正压状态下运行不会发生漏烟、漏风现象；锅炉为双锅筒纵置式，水容量小，燃气(油)做燃料，炉内蓄热量很小，停电后水的汽化速率低，因而使停电保护操作简单；锅炉布置有防爆门和炉膛压力监测装置，确保运行安全可靠。
-
操作方便
上下锅筒前后布置有人孔装置，炉膛后部和烟道上都布置有检查门，方便检修；锅炉为整装锅炉，在满足运输尺寸要求的同时，使安装周期缩短，同时铝外包与骨架之间用螺栓连接，拆卸方便，利于维修；
-
整装出厂
锅炉采用整体化设计，整装出厂，即安即用，减少用户现场安装量。
SZS燃油（气）热水水管锅炉接口尺寸表
| 项目型号 | 单位 | SZS10.5-1.25/130/70-Y(Q) | SZS14-1.25 /130/70- Y(Q) |
SZS17.5- 1.6/130/70- Y(Q) |
SZS21-1.6 /130/70- Y(Q) |
SZS24.5-1.6/130/70- Y(Q) |
SZS29-1.6/130/70- Y(Q) |
SZS46-1.6/130/70-Y(Q) | SZS58-1.6/130/70-Y(Q) | SZS70-1.6/130/70-Y(Q) |
| 法兰-PN | MPa | 1.6 | 2.5 | |||||||
| 进/出水口-DN | mm | 200 | 250 | 400 | ||||||
| 手动排污口-DN | mm | 50 | ||||||||
| 安全阀接口-DN | mm | 100 | 125 | 150 | 200 | |||||
| 供油进/出口-DN | mm | 22 | 25 | 50 | ||||||
| 安全阀泄放口-DN | mm | 100 | 125 | 150 | 200 | |||||
| 排烟接口尺寸 | mm | 800*500 | 1400*1050 | 1400*1050 | 1400*1050 | 1800*1050 | 2050*1050 | 1860*754 | 2510*765 | 2910*856 |
| 设备概略重量 | t | 30 | 41 | 50 | 52 | 60 | 67 | 138 | 158 | 185 |
SZS燃油（气）热水水管锅炉技术参数表
| 项目型号 | 单位 | SZS10.5- 1.25/130/70-Y(Q) |
SZS14- 1.25/130/70-Y(Q) |
SZS17.5- 1.6/130/70-Y(Q) |
SZS21- 1.6/130/70-Y(Q) |
SZS24.5- 1.6/130/70-Y(Q) |
SZS29- 1.6/130/70-Y(Q) |
SZS46- 1.6/130/70-Y(Q) |
SZS58- 1.6/130/70-Y(Q) |
SZS70- 1.6/130/70-Y(Q) |
||||||||
| 额定热功率 | MW | 10.5 | 14 | 17.5 | 21 | 24.5 | 29 | 46 | 58 | 70 | ||||||||
| 额定出水压力 | MPa | 1.25 | 1.25 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||||||||
| 供气压力 | 天然气 | mbar | 300 | 450 | 500 | |||||||||||||
| 城市煤气 | mbar | 300 | 450 | 500 | ||||||||||||||
| 液化石油气 | mbar | 300 | 450 | 500 | ||||||||||||||
| 燃料耗量 | 柴油 | Kg/h | 914.5 | 1245.5 | 1531.87 | 1880.55 | 2134.1 | 2522.8 | 3934.3 | 5028.7 | 5980.8 | |||||||
| 重油 | Kg/h | 950.8 | 1267.7 | 1584.7 | 1901.6 | 2218.6 | 2641.1 | 4157.3 | 5236.5 | 6319.9 | ||||||||
| 天然气 | Nm³/h | 1004.8 | 1388.3 | 1712.69 | 2115.96 | 2344.5 | 2825.3 | 4412.1 | 5672.7 | 7065 | ||||||||
| 城市煤气 | Nm³/h | 2040.8 | 2721.1 | 3401.4 | 4081.6 | 4761.9 | 5668.9 | 10081.5 | 12698.6 | 15325.9 | ||||||||
| 液化石油气 | Nm³/h | 367.4 | 489.8 | 612.3 | 734.8 | 857.2 | 1020.5 | 3934.3 | 4955.5 | 5980.8 | ||||||||
| 通用 | 额定出水温度 | ℃ | 130 | 热效率 | % | 95-98 | 燃烧方式 | MPa | 微正压室燃 | |||||||||
| 额定进水温度 | ℃ | 70 | 使用电源 | V/Hz | 380/50 | 燃烧调节方式 | MPa | 全自动电子比例 | ||||||||||
∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；
∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
